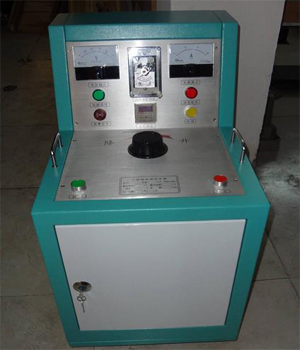

三倍频发生器
达瑞电气为您推荐：
三倍频发生器用于电力变压器、电压互感器等被试品，除了要对全绝缘变压器的主绝缘进行外施工频高压试验外，而且还要对变压器的纵绝缘以及半绝缘变压器的主绝缘进行感应高压试验。
用途编辑
SBF采用三芯五柱结构，将铁芯工作磁通密度选择在饱和磁密以上，使开口接成三角形的次级绕组中的基波电势（正序向量）的向量和为0，而开口两端应出同相的150Hz三次谐波（零序）。
特性编辑
操作简单、性能可靠、能很好地满足变压器、互感器感应耐压的需要。
工作原理编辑
采用电力电子技术，内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等。采用触摸式操作方式，可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选），触摸方式调节电压（步长可以实时调节，选择1V、2V、5V、10V），可实现本装置的多倍频试验电压输出。
内置LC滤波回路，保证波形畸变率在指标范围内。
由于摒弃了传统的三相五柱式三倍频发生器的产生原理，由此带来了如下几个优点：
1.体积小、重量轻，便于携带，便于大功率化。
2.不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。
3.操作、接线简单，对现场试验电源容量的要求，有很大程度的降低 [2] 。
配置表编辑
型号
DF3003
DF3005
DF3010
DF3015
输出功率
3kVA
5kVA
10kVA
15kVA
输出频率
45HZ-300HZ频率连续可调，调节步长0.1HZ.(频率调节范围可定制)
输出电压
0V-400V正弦波，连续可调，调节步长0.1V。（电压输出范围可定制）
波形畸变率
纯正弦波，畸变率≦2%
输出隔离
输入输出完全隔离，隔离电压不小于AC3kV，1min
输出电压稳定度
自动稳压，电压稳定度≦1%
电压最小分辨率
0.1V
电流最小分辨率
0.01A
测量精度
+-0.5%
仪器重量
20Kg
15+25Kg
18+30Kg
20+33Kg

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
