GKC-F型高压开关动特性测试仪概述
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。GKC-E型高压开关机械特性测试仪，是我厂依据的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
功能与特点
2.1测试功能
（1） 合（分）闸顺序 （12）超行程
（2） 合（分）闸较大时间 （13）过行程
（3） 三相不同期 （14）刚合（分）速度
（4） 同相不同期 （15）较大速度
（5） 合（分）闸时间 （16）平均速度
（6） 动作时间 （17）金短时间
（7） 弹跳时间 18）无流时间
（8） 弹跳次数 （19）电流波形曲线(动态)
（9） 弹跳幅度 (20) 时间行程速度动态曲线(ms)
（10）行程 (21) 时间行程速度动态曲线(mm)
（11）开距
单位均为: 时间ms 速度 m/s 距离 mm
2.2特点
（1）可做电动操作和手动操作;
（2）适且500KV电压等级以内各种高压断路器的机械动特性测试；
（3）可实测行程和自定义行程；
（4）能够实现断路器的单合、单分、合分、重合,重分操作；
（5）接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询和上传电脑保存,也可现场调阅打印所有数据及运动曲线图；
（6）采用汉字提示以人机对话的方式操作；
（7）数据准确，抗干扰性强，体积小，重量轻，美观大方；
（8）机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据；
（9）机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪；
（10）仪器内置直流电源,可选择范围:30-270V/10A),不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常精确.
（11）能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系；
（12 可配置上传软件，实现电脑存档和网上查阅, 打印。
技术指标
环境组别：属GB6587.1-1986《电子测量仪器环境试验总纲》中的Ш组仪器.
型式：便携式 包装：铝合金箱
尺寸与重量：:
主 机： 440×300×150(mm) 5 (kg)
附 件： 440×300× 80(mm) 3 (kg)
工作电源：AC220V ±10% 频率：50Hz ±5%
环境温度：-10°C~40°C 相对湿度：≤85%
绝缘电阻：≤2MΩ
介电强度：电源进线对机壳能承受1.5KV1分钟的耐压测试。
时间测试范围：1~499.9ms 分辩率：0.01ms 精度≤0.1ms
速度测试范围：15m/s 分辩率：0.01m/s 精度±1%读数+2个字
行程测试范围：不限 分辩率：0.01mm 精度±1%读数+2个字
直流电源选择范围: 25-265V/10A 分辩率：1V： 精度≤±1%
四．术语定义
1.合.分时间:
从接到合(分)闸指令瞬间起到所有极触头都接触(分离)瞬间的时间间隔
2.合.分同期性:
各断口间的触头接触(分离)瞬间的较大时间差异。
3.弹跳时间:
开关动触头与静触头在合(分)闸操作中,从次合上(分开)开始到未尾稳定地合上(分开)为止的时间。
4. 动作时间: (触头动作时间)
从接到合(分)闸指令瞬间起到触头刚运动瞬间的时间.
5. 弹跳次数:
开关动触头与静触头在分（合）闸操作中，分开（合上）的次数。
6. 弹跳幅度:
开关动触头运动过程中,动触头的较大反弹值.
7. 行程:
分、合闸操作中，开关动触头起始位置到任一位置的距离。
8. 开距:
分位置时,开关一极的各触头之间或其连接的任何导电部分之间的总间隙。
9. 超行程:
合闸操作中，开关触头接触后动触头继续运动的距离。
10.过行程:
分、合闸操作中，开关动触头运动过程中的较大行程和稳定后行程的距离差.
11.刚合(分)速度:
开关合(分) 闸过程中,动触头与静触头接触(分离)瞬间的运动速度
12.平均速度: 开关合(分)闸操作中,动触头在整个运动过程中的行程与时间的比值。
13.金短时间: 在合-分操作中，从所有极各触头都接触瞬间起到随后的分操作时在所有极中弧触头都分离瞬间的时间间隔。
六．断口线的连接
6.1断口线的连接
该仪器可同时测出六个断口机械特性参数。
（1）单断口接线
将开关一端（三触头）对应连接仪器 A、B、C 断口信号输入端，另一端任意连接到仪
器共公端（断口信号输入）（图二）
2）双断口接线
将开关一端(六触头)分别对应连接到仪器A-C’ 断口信号输入端，另一端任意连接到仪
器共公端（断口信号输入）
七．传感器的选配
7.1线性电阻传感器（CWY30-2K型）直线位移：1-30mm
适用对象：真空断路器
距离范围：<30mm 误差：0.1mm
速度：≥5m/s 误差：0.1m/s
7.2角度位移传感器（WDS65-1K型）
适用对象：SF6断路器 角位移：180º
距离范围：自定 分辩率：0.1º
速度：≥15m/s 分辩率：0.1%
7.3辅助触点
辅助触点安装：
（1）辅助触点；一定要安装在开关的动触头端或在开关的动触头端引出的支架上。
（2）辅助触点的作用；是用来记录合闸开始和分闸结束的时间.
.jpg)

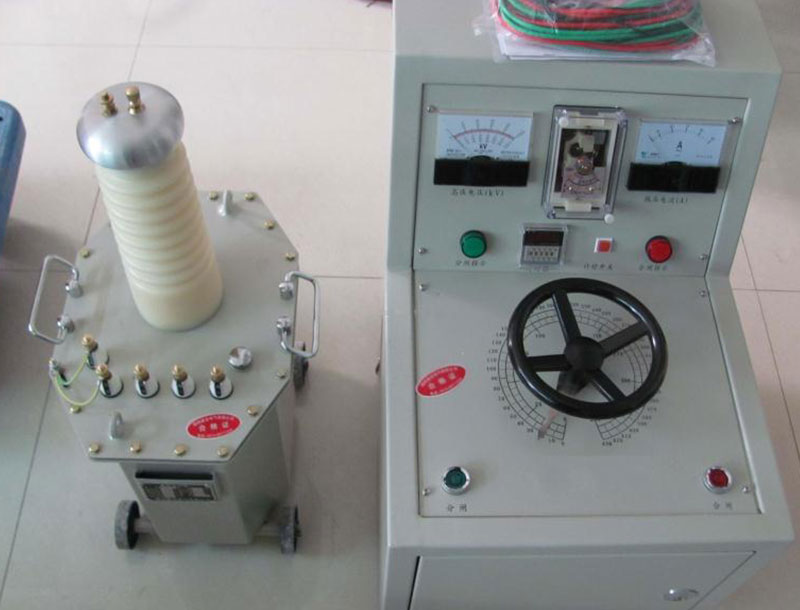

工频耐压试验装置AC:6kVA-10kVA/50kV三级资质租赁
产品特点：
* 符合国标要求:有监测峰值/√2功能，可实时监测试验波形;
* 过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒;
* 产品稳定可靠，质保三年(主机保用十年)，终身维护;
* 设备自带微型打印机，可及时打印保存试验数据;
求:有监测峰值/√2功能，可实时监测试验波形;
* 过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒;
* 设备自带微型打印机，可及时打印保存试验数据;
* 按标准抗振和防尘设计，耐长途运输和严酷使用环境;
* 一键鼠标式旋钮"傻瓜式"操作，大屏幕液晶显示;
* 独有软件校准功能，方便用户校准表计，确保高电压值准确度
* 设计全铝合金机箱,立卧两用,轻便美观,大大方便现场使用;
* 信守承诺，服务专业及时，尽zui大努力为客户需求服务;
* 产品稳定可靠，质保三年(主机保用十年)，终身维护;
工频耐压试验装置6kVA-10kVA/50kV三级资质
主要用途：
A、6kV-500kV高压交联电缆 的交流耐压试验
B、6kV-500kV变压器 的工频耐压试验
C、GIS和SF6开关 的交流耐压试验
D、发电机 的交流耐压试验
E、其它电力高压设备如母线，套管，互感器的交流耐压试验。
广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
变频串联谐振耐压装置接线说明
在实际操作之前，我们先要做一些准备工作，比如，我们需要对[串联谐振装置做一些理论上的了解。这样有助于我们组装和使用设备，我们需要了解的是线该如何连接，设备该如何组装，以及这样做的原因是什么等等。接下来，我们先来了解一下变频串联谐振耐压装置原理.
首先，从变频串联谐振耐压装置的组装开始说起，我们都知道串联谐振是由四个基本仪器组成的：变频电源、励磁变压器、电抗器和分压器（部分带有补偿电容器）。那么为什么会有一个额外的补偿电容器呢？如何连接补偿电容器？
我们以一个实验为例，试验样品为长度约为15米、单芯截面为70毫米、长度为8.7/10千伏的电缆。
我们知道电缆的长度，单芯的横截面积和电压水平。然后通过电缆容量计算器得到0.0033uf的电缆容量值。我们还可以得到共振频率和电流值。通过对国家标准的检查，可以确定试验的耐受电压为17.5kV。知道这些有什么用呢？首先，我们需要知道什么是串联共振。
在由电阻、电感和电容组成的串联电路中，当电容电抗xc等于电感xl时，即xc=xl，电路中的电压u与电流i相同，电路呈现纯电阻，称为串联谐振。
串联谐振频率只能在30～300之间直接工作，且不超过300是有效的。
许多电力用户直接用0.0033uf作为电容值计算频率值可能是错误的。分压器上的铭牌表示2500pf的电容值。所以我们需要增加2500pf。这还不够。我们需要知道电容值和电感值。
这里，电抗器铭牌的电感为60h，电流为1.25A，这样就可以计算出频率和电流值。对于测试电缆，可以完成一个电抗器。
开始接线，仪表与电缆接线
将变频电源接至380V电源，电源输出线接至励磁变压器，并按励磁变压器屏图连接励磁变压器并切换卡子。接地可变电压输出线用于连接电抗器。电抗器与分隔器相连。有两条除法器数据线。这里，只有一条线路（另一条备用线路）用于连接变频电源。然后分别对变频电源的接地端子、励磁变压器和分压器进行接地。许多电工会忘记励磁变压器的X端也需要接地。这是对在现场接受培训的电工的特别提醒。补偿电容器能否用于现场试验。如何连接补偿电容器来计算频率需要增加补偿电容值，否则不能。当增加补偿电容器时，补偿电容器直接并联到分压器上，接地端子可以接地。补偿电容器作为主变压器时需要连接，因为主变压器电容器的值很小，所以我们将补偿电容器作为主变压器时连接。
仪表组装连接
电抗器和分压器之间的电线直接连接到待测试电缆的相位。电缆的其他两相和屏蔽线接地，电缆的另一端用树木隔开。注：在连接电缆前，应对电缆进行绝缘试验，以确认各相与地、相与相之间的绝缘完好。接线完成后，接通电源，设置变频电源。主要修改有两个地方，一个是试验电压，另一个是耐受电压时间。设置完成后，第一个测试为自动测试，第二个测试为手动测试。
手动测试：您可以手动调整频率找到共振点，手动将其升高到所需电压，单击开始时间，完成时间，单击降压停止。
自动测试：直接进入自动测试界面，点击自动测试，试验将动找谐振点，升压，计时及降压。
有两种操作模式（手动和自动）
在操作的过程中难免会出现各种各样的问题，在操作之前一定要详细的看下设备使用手册，并咨询专业人员。

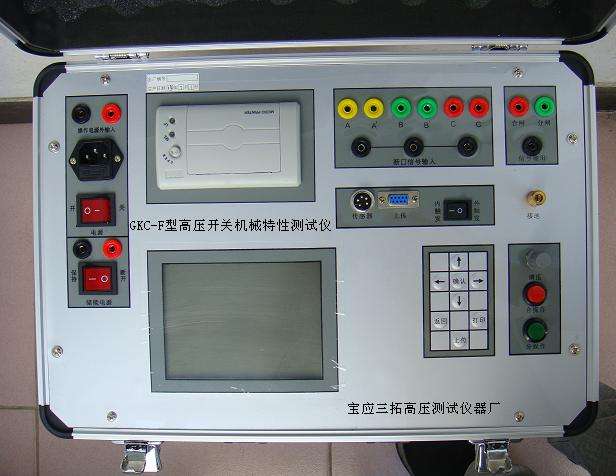

GKC-F高压开关动特性测试仪
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。GKC-F型高压开关机械特性测试仪，是我厂依据的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
二、功能与特点
2.1测试功能
（1）合（分）闸顺序 （12）超行程
（2）合（分）闸时间（13）过行程
（3）三相不同期（14）刚合（分）速度
（4）同相不同期（15）速度
（5）合（分）闸时间（16）平均速度
（6）动作时间（17）金短时间
（7）弹跳时间 18）无流时间
（8）弹跳次数（19）电流波形曲线(动态)
（9）弹跳幅度 (20)时间行程速度动态曲线(ms)
（10）行程 (21)时间行程速度动态曲线(mm)
（11）开距
单位均为:时间ms速度 m/s距离 mm
2.2特点
（1）可做电动操作和手动操作;
（2）适且500KV电压等级以内各种高压断路器的机械动特性测试；
（3）可实测行程和自定义行程；
（4）能够实现断路器的单合、单分、合分、重合,重分操作；
（5）接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询和上传电脑保存,也可现场调阅打印所有数据及运动曲线图；
（6）采用汉字提示以人机对话的方式操作；
（7）数据准确，抗性强，体积小，重量轻，美观大方；
（8）机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据；
（9）机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪；
（10）仪器内置直流电源,可选择范围:30-270V/10A)，不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常.如需其它电源可外输入。
（11）能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系；
（12可配置上传软件，实现电脑存档和网上查阅,打印。
