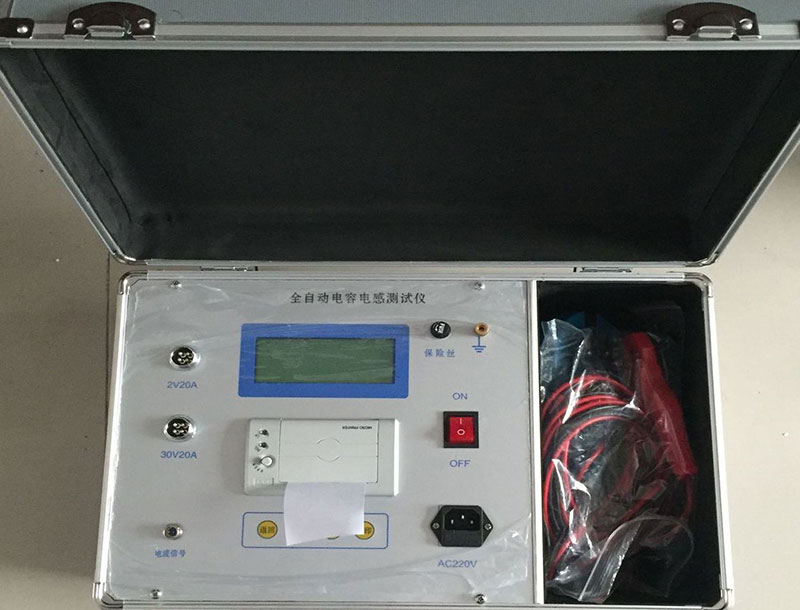

ZX-CH全自动电容电感测试仪

ZX-CH全自动电容电感测试仪可以在不拆线的状态下，测量成组并联电容器的单个电容器，同时也能够测量各种电抗器的电感，该型号电容电感测试仪还能测量工频状况下的电流，接线方便，操作简单，减轻了检修人员的工作负担，大大提高了现场的测试效率，为电网的正常运行提供了安全保障。

产品别称
全自动电容电感测试仪，电容电感测试仪

1. 本仪器可在不拆线情况下测量成组并联电容器的单个电容（单相电容及三相电容均能测量），同时本仪器也能测量各种电抗器的电感量，满足现场的多种使用。三相电容测量根据电容器组的联接方式按照接线图一次接线，仪器内置自动换相接线功能免去繁琐的接线换相短接操作，测试完成自动出结果。

2. 测量时本仪器显示测量电容值或电感值的同时还可以显示测量的电压、电流、功率、频率、阻抗、相位角等数据，以便更好的分析试品的好坏；

3. 仪器采用8.0英寸800×600图形点阵65K色彩屏，触控操作，白天夜间均能清晰观察，中文菜单提示，操作简便。

4. 仪器内置大容量锂电池,连续工作时间不小于8小时

5. 仪器内置大容量非易失性存储器：可存储200组测量数据。

6. 仪器配有U盘接口，可存储任意组测量数据（受U盘容量限制）。

7. 仪器内置高精度实时时钟功能：可进行日期及时间校准。

8. 仪器自带高速微型热敏打印机：可打印测量及历史数据。

9. 仪器试验电源过流保护功能：电源输出短路不会损坏仪器。

接地电阻测试仪是检验测量

接地电阻测试仪是检验测量接地电阻的常用仪表，也是电气安全检查与接地工程竣工验收不可缺少的工具。对于大型地网，“接地电阻”呈现出较明显的“复数阻抗”性质，即包含电阻分量、电抗分量，所以应当采用“接地阻抗”的概念取代“接地电阻”。在电压等级较高的电力系统中，单相接地故障电流显着增大。新版DL/T475－2006《接地装置特性参数测量导则》规定了要测量“场区地表电位梯度”，“接触电压”，“跨步电压”等项目。

HF8100(3A)/HF8150（50A）大型地网接地电阻测试仪是测量接地装置特性参数的专用仪器。仪器采用变频抗干扰技术，能在变电站强干扰环境下准确测量。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。适用于发电厂、变电站、配电站、建筑物等在建或运行接地系统的测试。

技术参数

阻抗测量范围：1mΩ~1000Ω

分辨率：0.001Ω

测量误差：±（读数×2％+0.005Ω）

抗工频50Hz 电压干扰能力：10V

测试电流波形：正弦波

测试电流频率：45Hz、55Hz 双频

最大输出电流：内电源电流 1~5A 外电源电流 0~50A

最大输出电压：内电源电压 0~400v 外电源电压 0~800v

测量线要求： 电流线铜芯截面积≥1.5mm2

电压线铜芯截面积：≥1.0mm2

供电电源：AC220V±10％，50Hz

外形尺寸：440×350×210

仪器重量：10kg

3KVA5KVA50KV工频耐压试验装置

产品概述

是一种新型高压测试设备，本系列产品采用单框芯式铁芯结构，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。产品的整体结构紧凑，通用性强，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验所必备的试验仪器。

轻型高压试验变压器除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表，便可组装成直流高压试验装置，可以测量高压直流泄漏电流。

产品结构

 铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的耦合损耗。高压硅堆用特殊工艺封装在套管内，产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。

工作原理

    1、单相变压器，联结组标号II。单台高压试验变压器的工作过程，用交流220V（10KVA（含10KVA）以上为380V）电压接入电源控制箱（台），经电源控制箱（台）内自藕调压器（50KVA以上调压器外附）调节0~200V（10KVA以上0~400V）电压至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压

技术指示

1、3KVA5KVA50KV工频耐压试验装置，使用环境条件
环境温度不高于+45℃、不低于—20℃；
空气相对湿度不大于90%；
海拔高度不超过2000米；
2、工作电压
电源控制箱（台）输入电压为工频220V或380V、相对误差不超过±10%；（具体使用电压根据用户所定试验变压器规格选取）
35KVA/50KV参数；
额定容量：5KVA

高压输出电压：50KV   高压输出电流：100mA

输入电压：0-200V

输入电流：25A

5KVA/220V控制台（操作箱）
额定容量：5KVA

输入电压：220V 50HZ ±10%

输出电压：0-230连续可调

输出电流：25A

仪表电压：100V

仪表指示：AC50KV

仪表电流：0-25A

本控制箱（台）具有零位保护、过流调节、过流保护、时间调节、时间报警等功能。

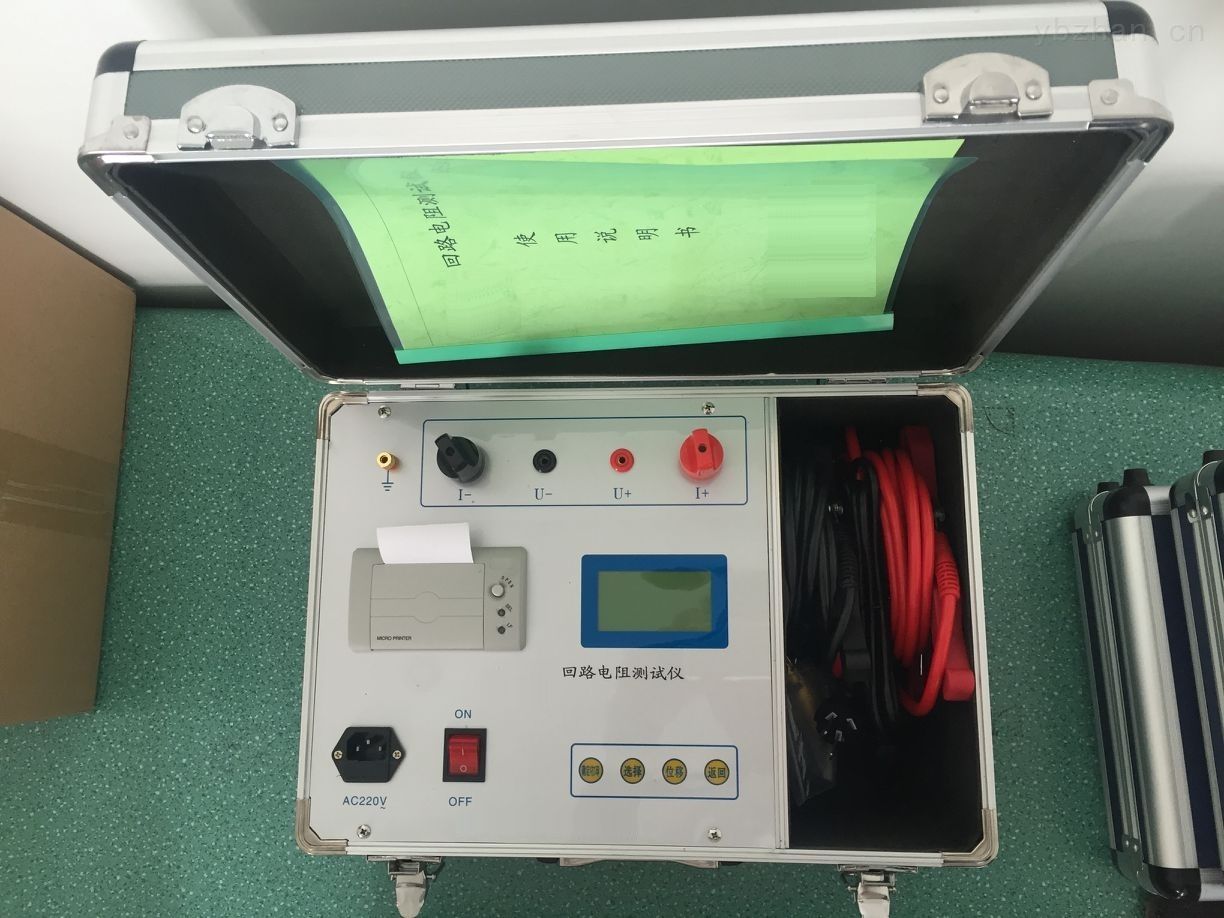

HLY-200A回路电阻测试仪生产厂家

产品特征

1. 大电流：采用电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头
   氧化膜，得到良好的测试结果。
2. 抗干扰能力强：在严重干扰条件下，液晶屏后一位数据能稳定在±1个字范围内，读数稳定，重复性好。
3. 使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时接插件的使用增强了抗振性能。
4. 携带方便：体积小、重量轻。

产品参数

1. 测量范围：1～1999μΩ。
2. 分 辨 率：1μΩ。
3. 测试电流：DC 50A、100A、150A、200A 四档固定输出。
4. 测量精度：0.5%±1d。
5. 工作方式：连续。
6. 显示方式：三位半LCD。
7. 工作电源：AC220V±10% ，50Hz。
8. 工作环境：温度- 10℃～40℃ 湿度≤80 %RH。
9. 体 积：380mm×350mm×260mm。
10. 重 量：5kg（不含附件）。

UAHL-100T回路电阻测试仪

断路器（以下简称开关）导电回路的导电性能的好坏，对保障开关的安全运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻，并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压，电流都比较小，当开关的动静触头之间有杂质或表面有氧化等，测试的数据分散性就较大。同时电桥的抗干扰性差，因此国家标准规定必须使用100A以上直流电流进行测试。回路电阻测试仪是我公司为适应GB50150-2006和DL/T 845.4-2004规程要求开发的测试仪器，广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。

主要特点

1、测试电流大，完全符合有关测试接触电阻的国家标准要求。
2、测试电流来自高精度的100A/200A开关式恒流电源，无需人工调节，测试迅速准确。
3、采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。
4、测试速度快。
5、长时间工作，设有过热保护电路，仪器可靠稳定。
6、操作简便，重量轻。

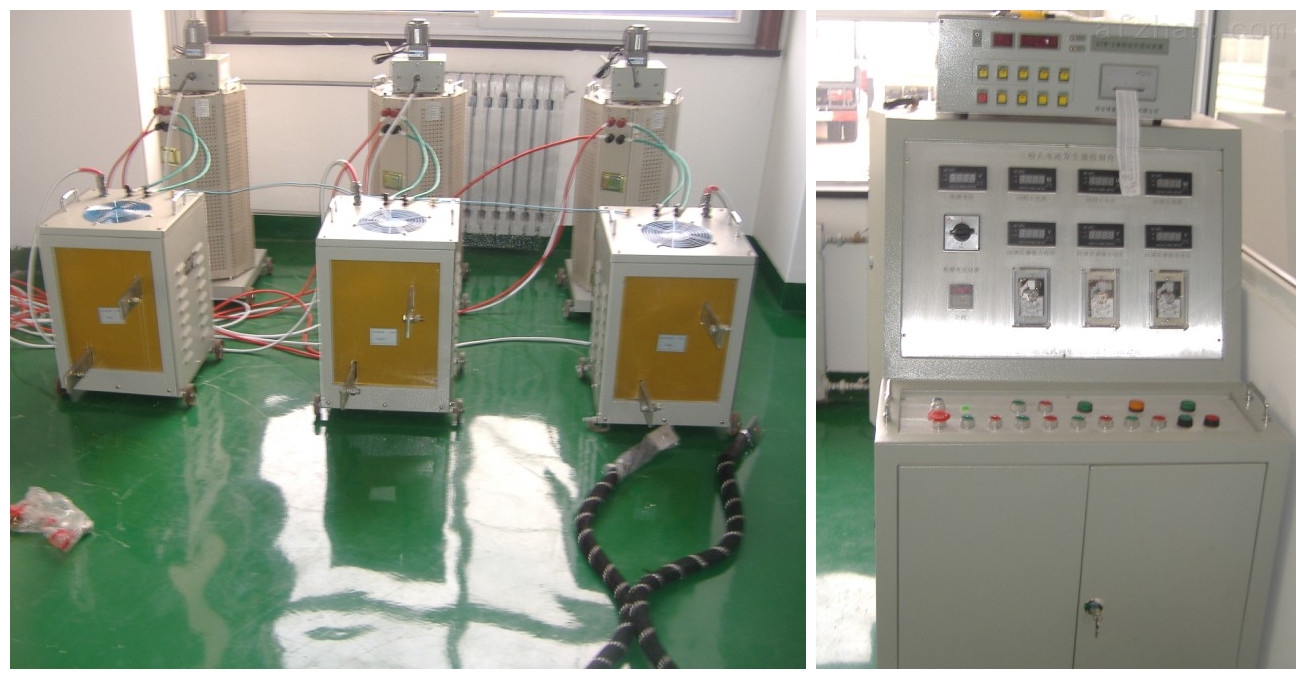

SLQ-1000A轻型升流器

SLQ-1000A轻型升流器(大电流发生器)是根据电力部门和工矿企业在电气设备试验各种开关、电流互感器和其它电器设备作电流负载试验及温升试验而专门设计制造的LQ-1000A轻型升流器(大电流发生器)专用设备产品详细信息

技术参数
   工作电源：220V  ±10%    50HZ
   输出电流：0～1000A
   输出电压：5V
  环境温度：-10℃~40℃
