四级承试设备-异频介质损耗测试仪产品特性
（1）具有正/反接线，内/外标准电容，内/外高压多种工作模式，一体化结构，可做各种常规介损试验，不需外接任何辅助设备。
（2）液晶显示，菜单操作，测试数据丰富，自动分辨电容、电感、电阻型试品，自带微型打印机可打印输出。
（3）具有外接标准电容器接口，可外接油杯做精密绝缘油介损试验，可外接固体材料测量电极做精密绝缘材料介损试验，也可外接高压标准电容器做高电压介损试验。
（4）自动识别50Hz 60Hz系统电源，并支持发电机供电，即使频率波动大，也可正常测量。
（5）内置串联和并联两种介损测量模型，方便仪器检定。
（6）可存储255组测量数据。
（7）CVT自激法测量时，C1/C2可一次接线同时测出，自动补偿母线接地和标准电容器的分压影响，无须换线和外接任何配件。
（8）中文图文菜单，大屏幕背光LCD显示更清晰，电流电压实时监视。
（9）优化的电路设计，使正/反接线的准确度和稳定性一致。
（10）自动识别外接高压试验电源频率40Hz～70Hz，支持工频电源、变频电源和串联谐振电源做大容量高电压介损试验。
四级承试设备-异频介质损耗测试仪内接方式
试验电压 试品电容量
5KV 7.5KV 10KV 3PF~40000PF
1.5KV 2.25KV 3K 10PF~0.35μF
0.5kv 0.75kv 1kv 30PF~1.5μF
2.3.2.2外接方式
“外接升压器”方式试验电压10KV
“外接Cn”方式（外接高压、外接标准电容器）试验电压由标准电容器和被试品决定（Umax=Imax/ωC）
标准回路最大电流50mA(In=UωCn)
被试回路最大电流2A（Ix=UωCx）
CVT变比测量：
变比测量精度：±读数×1% 变比测量范围：10～99999
相位测量精度：±0.1° 相位测量范围：0～359.9°
测量时间： 约40s，与测量方式有关
输入电源： 180V～270VAC，50Hz±1%，市电或发电机供电
计算机接口： 标准RS232接口
打印机： 炜煌A7热敏微型打印机
环境温度： -10℃～50℃
相对湿度： <90%
外形尺寸：460×360×350mm
仪器重量：28kg
打开电源开关, 屏幕出现开机界面
约几秒后出现如下所示主菜单（图）。
主菜单的具体操作说明如下：
l 线路编号：按“功能”键将光标指向“线路编号”，按“确定”键进入。
l PT变比：按“功能”键将光标指向“PT 变比”。
l 测试相序：按“功能”键将光标指向“测试相序”，按“确定”进入；按“功能”键选择要调整的位置，此位置下会有一个小光标；按 “增大”、“减小” 键进行选择，所有位调整完成后，按“确定”键。其中A,B,C表示单相测量,X表示三相同测.
l 补偿角度：调整方法同上，一般相间干扰的影响大约在2°~ 5°，由于准确测算干扰量有一定困难，一般不提倡硬性补偿，而是将其设置为0.0°,可以按规程要求，纵向比较一段时间内数据变化趋势。如果需要调整边相校正角，可参考后面“测量原理”的有关章节.如果选择三相同测,角度自动补偿.
l 日期：调整方法同上，用“功能”键选择要调整的项目年、月、日、时、分、秒，用“增大”、“减小”键进行调整，全部调整完后，按“键。l 模式 ： 按“确定”将会在有线,感应,无线三种模式之间切换.
l 查看：按键盘“功能”键将光标指向“查看”，按“确定”进入（如图六所示）；按 “增大、减小、功能” 键选择要查看的数据，按“确定”键显示该组数据；
l 测量：按“功能”键使光标指向“测试”，按“确定”进入测量，出现图七所示测量画面。确定”
显示： 转换显示画面，显示全部测试信息，或简要显示。如果是三相同测,按“增大”,“减小”可以循环显示三相的信息
打印：可将测量的数据打印出来，但不存储
存储：存储当前数据，选择好数据的存储位置，按“确定”键保存。
退出：退出测量，回到系统主菜单。
7．数据上传：将随机携带的数据通讯打包软件安装到计算机上，用串行通讯线将仪器与计算机的RS-232串口相连。打开仪器电源，在计算机上运行通讯程序，在计算机上点击所需功能，可完成有关的操作。
| 性能 | <75° | 75°～ 79° | 79°～ 83° | 83°～ 89° |
| Φ | 差 | 中 | 良 | 优 |
| A相 | B相 | C相 |
| -2°～ -4° | （认为0） | +2°～ +4° |
 |

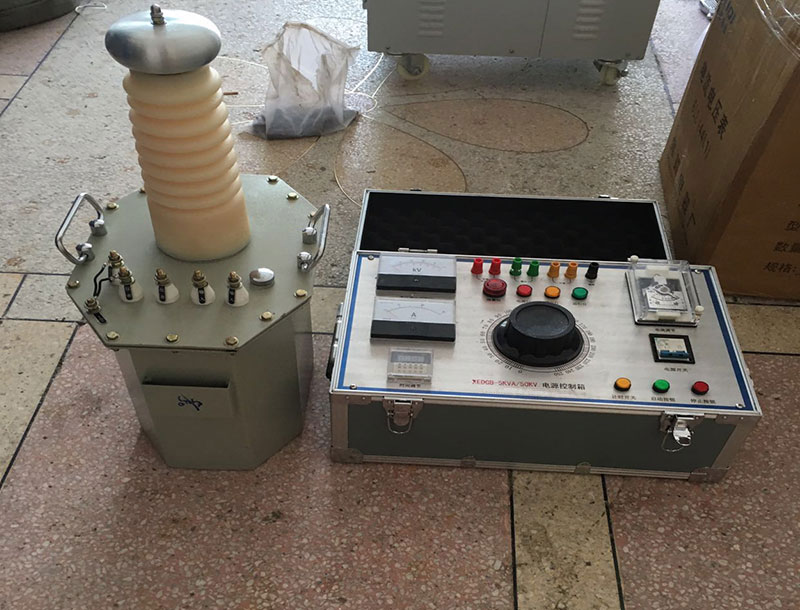

工频耐压试验装置6KVA/10KVA/50KV购买价格：0.00 点击次数：28 发布时间：2019-10-12 16:15:03 |
|---|
工频耐压试验仪器：
1、系列高压试验变压器为单相变压器，联结组标号II。单台高压试验变压器的工作过程，用交流220V（10KVA以上为380V）电压接入电源控制箱（台），经电源控制箱（台）内自藕调压器（50KVA以上调压器外附）调节0~200V（10KVA以上0~400V）电压至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
产品特点：
●电压、电流、时间、状态信息及提示信息等数据读数清晰、直观；
●全中文界面，操作简单明了，可适应多种应用场合；
●轻触式按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；
●全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制(此功能带密码保护)；
●按键直接设定试验变压器变比(此功能带密码保护)，在连接不同电压等级的试验器时，应用灵活自如，真正做到一个控制箱可与多台变压器相互配套；
工频耐压试验仪器
|
规格 |
容量 (kvA) |
高压输出 |
低压输出 |
仪表 |
变比 |
温升℃ |
||
|
电压(kv) |
电流(mA) |
电压(v) |
电流(A) |
电压(v) |
高/仪 |
30分钟 |
||
|
1.5/50 |
1.5 |
50 |
30 |
200 |
7.5 |
100 |
500 |
10 |
|
3/50 |
3 |
50 |
60 |
200 |
15 |
100 |
500 |
10 |
|
5/50 |
5 |
50 |
100 |
200 |
25 |
100 |
500 |
10 |
|
10/50 |
10 |
50 |
200 |
200 |
50 |
100 |
500 |
10 |
|
20/50 |
20 |
50 |
400 |
380 |
53 |
100 |
500 |
10 |
|
30/50 |
30 |
50 |
600 |
380 |
79 |
100 |
500 |
10 |
|
50/50 |
50 |
50 |
1000 |
380 |
120 |
100 |
500 |
10 |
|
5/100 |
5 |
100 |
50 |
380 |
13 |
100 |
1000 |
10 |
|
10/100 |
10 |
100 |
100 |
200 |
50 |
100 |
1000 |
10 |
|
20/100 |
20 |
100 |
200 |
380 |
53 |
100 |
1000 |
10 |
|
30/100 |
30 |
100 |
300 |
380 |
79 |
100 |
1000 |
10 |
|
50/100 |
50 |
100 |
500 |
380 |
132 |
100 |
1000 |
10 |
|
100/100 |
100 |
100 |
1000 |
380 |
263 |
100 |
1000 |
10 |
|
20/150 |
20 |
150 |
130 |
380 |
53 |
150 |
1000 |
10 |
|
30/150 |
30 |
150 |
200 |
380 |
79 |
150 |
1000 |
10 |
|
50/150 |
50 |
150 |
330 |
380 |
132 |
150 |
1000 |
10 |
|
100/150 |
100 |
150 |
665 |
380 |
263 |
150 |
1000 |
10 |
注意事项：
1、谐振电源产品大多都是高压试验设备，要求由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。
2、操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。
3、为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。
4、各联接线不能接错，特别是接地线不能接错。否则可导致试验装置损坏。
5、本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全距离。

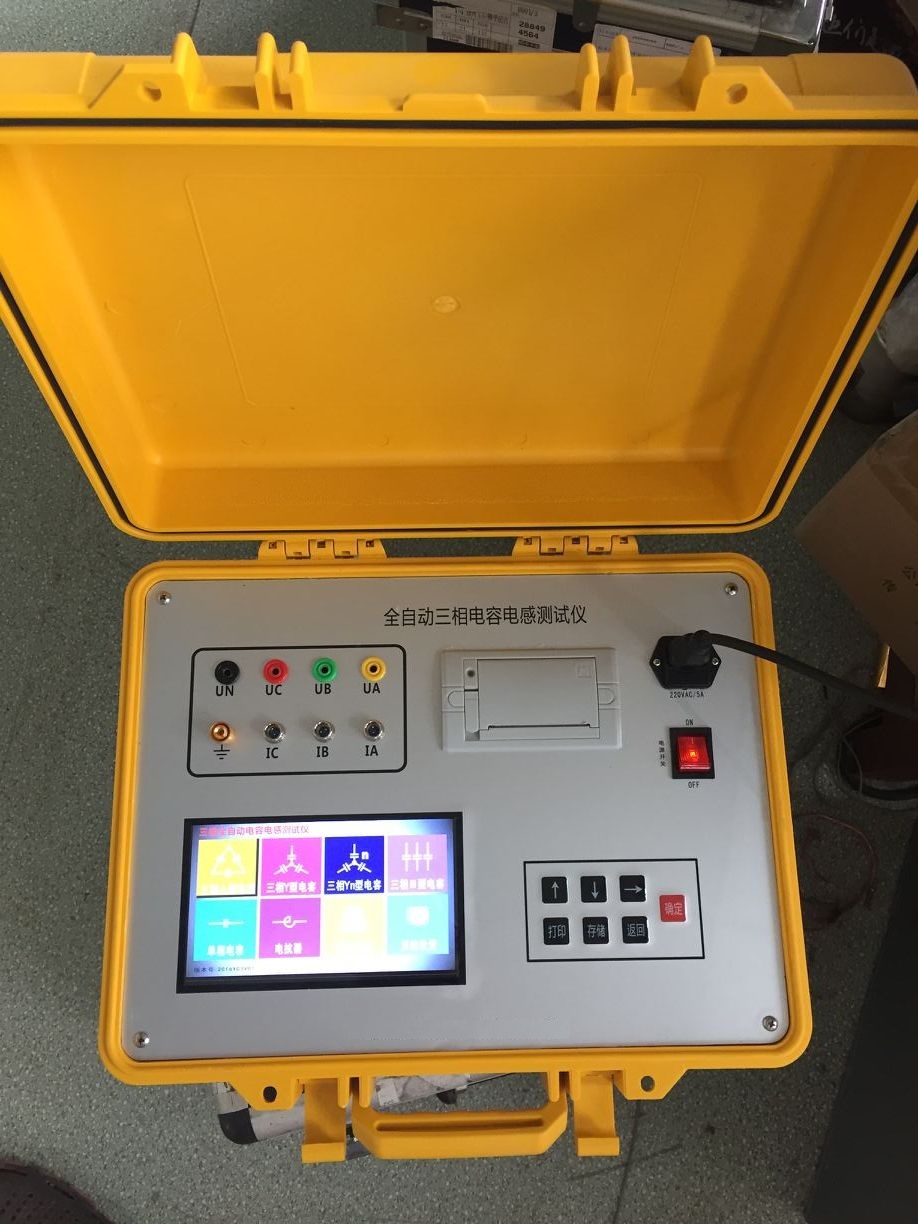

变压器验变压器／电感测试仪参数全自动电容电桥／电感测试仪参数
产品应用:
是在无功补偿装置专家工作组的指导下，针对变电站现场测量并联电容器组中的单个电容器电容值时存在的问题而专门研制的，它着重解决了以下问题:
(1) 现场测量单个电容器需拆除连接线，不仅工作量大而且易损坏电容器;
(2) 电容表输出电压低而导致故障检出率低。
(3) 测量电抗器的电感 该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等
此外，它的电流测量单元还可兼作CVT、避雷器等电器设备的测量之用，具有一机多能的功效。
技术参数：
1、电容量量程:0.2μF~2,000μF;
容量范围:5~20,000 kvar;
测量精度:±1.5%×读数±2个字;
分 辨 率:±1.0%rdg;
2、电感量程:1mH~9.99H;测量精度:±1.5%±2个字
3、输出测量电压:AC 26V/500VA;50Hz;
4、显示方式:大屏幕液晶示屏全汉字输出，TPμp-40面板式热敏打印机
5、外形重量:370×370×220 mm/ 8 kg
6、工作条件:
环境温度:0℃ ~+40℃，相对湿度:≤90%
电 源:AC 220V±10%;50Hz;
测量范围、分辨率及误差值
|
电容测量档位: |
误差值: |
|
0.020μF ~ 0.200μF |
±0.5% |
|
0.200μF ~ 2.000μF |
±0.5% |
|
2.000μF ~ 20.00μF |
±0.5% |
|
20.00μF ~ 200.0μF |
±0.5% |
|
200.0μF ~ 2000.μF |
±0.5% |
|
电容器无功功率 |
0 ~ 20.00Mvar |
误差值 |
±1% |
|
电容器有功功率 |
0 ~ 20.00kW |
误差值 |
±1% |
|
电容器损耗因数 |
0 ~ 20.00% |
误差值 |
±1% |
|
电容器电阻分量 |
0 ~ 10.00MΩ |
误差值 |
±1% |
|
电感测档位 |
误差值 |
|
0.10mH ~ 0.200H |
±0.5% |
|
2.000H ~ 20.00H |
±0.5% |
|
20.00H ~ 200.0H |
±0.5% |
|
200.0H ~ 2000.H |
±0.5% |
|
电感器无功功率 |
0 ~ 20.00Mvar |
误差值 |
±1% |
|
电感器有功功率 |
0 ~ 20.00kW |
误差值 |
±1% |
|
电感器损耗因数 |
0 ~ 20.00% |
误差值 |
±1% |
|
电感器电阻分量 |
0 ~ 10.00MΩ |
误差值 |
±1% |
钳形传感器测量范围及误差(部件)
|
电流测量档位(AC) |
误差值 |
|
0.000mA ~ 50.00A |
±0.2%
|
产品特性：
(1)量程自动转换;
(2)储存2000个测试数据;
(3)大屏幕液晶(320×240 LCD)显示, 汉字菜单操作提示;
(4)实现波形和测量处理数据同屏显示，使测试过程更直观;
(5)具有设置、校正和调试功能。
具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高;还能测量电抗器的电感，放电电阻测量功能，带电测量耦合电容器的电流及电容量，计算被测电容量的容量;同步显示电压及电流波形和相位;量程自动转换，存储数据;大屏幕液晶显示，中文输出，并带打印。
工作原理：
由于采用标准电容器、被试电容器同步采样技术，可不受电源电压波动的影响;加之测量过程是全自动进行的，避免了手动操作引起的误差，因此具有稳定性好、重复性好，准确可靠的特点
防雷元件测试议-五级承装设备液晶面板
液晶显示界面主要有十一屏，包括主菜单和十个功能界面，下面分别加以详细介绍。
1、主菜单界面
仪器开机即进入主菜单，界面如图3所示：
主菜单共有十个可选项，分别为：容量测试、参数设置、有源负载、单相空载、三相空载、单相短路、三相短路、结果查询、电气参数、谐波分析。当光标指向哪一个功能选项时，哪个选项就变为反色显示，可见图四界面中选中项为‘容量测试’功能，按上下左右键可改变光标指向的选项。此时，按 确定键进入选中的功能显示屏。最下端为提示行，显示当前的日期时间、内部电池的电压幅值和剩余电量百分比，从而可以及时掌握仪器的电池电量情况，了解仪器是否要充电避免没有及时充电而在现场无法正常工作的情况。
产品别称
变压器容量及空载负载测试仪，变压器容量空负载测试仪，变压器容量及损耗测试仪,变压器容量特性测试仪,变压器容量测试仪,变压器容量特性，变压器容量特性测试仪价格，变压器容量特性测试仪厂家，变压器特性测试仪，有源变压器容量特性测试仪，变压器综合特性测试仪，变压器容量综合特性测试仪
变压器容量及空载负载测试仪-五级承装设备功能说明
①液晶显示屏:用于汉字显示，指导操作，直观读数。
②保险盒:保护仪器正常工作。
③接地柱:与大地连接，保证人身安全。
④面板式打印机:打印测量结果。
⑤测量变压器容量和有源负载接线端子。
⑥测量变压器空载负载损耗接线端子。
⑦外部220VAC电源插座，充电时及使用外部电源时使用。
测试用途
变压器的容量、空载电流、空载损耗、短路电压、短路(负载)损耗测量
工作电源 输入电压 185Vac～250Vac
允许输入电压 85Vac～264Vac
频 率 50/60Hz
输入功率 40VA
交流电压 范 围 10～650V
分 辨 率 0.001V
准 确 度 0.2%±0.001V
交流电流 范 围 0.5～60A
分 辨 率 0.001A
准 确 度 0.2%±0.001A
分 辨 率 0.001Hz
准 确 度 0.2%±0.001Hz
功 率 范 围 0～39kW
分 辨 率 0.001kW
准 确 度 ＜±0.5%(CosΦ＞0.1)，±1.0%(0.02＜CosΦ＜0.1)
