特性综合测试仪是一种集多种测试功能于一体的设备

广泛应用于电子、电力系统、工业制造等多个领域。这种测试仪旨在对各种电气和电子设备进行全面的性能评估，通过一系列精确的测试来验证这些设备是否符合设计标准和工作要求。其多功能性和高效性使得它成为工程师和技术人员在研发、生产以及维护阶段的重要工具。

主要特点与功能
多参数测量：特性综合测试仪能够同时测量多种电气参数，如电压、电流、功率、电阻、电容、频率等，满足不同设备的测试需求。
高精度测量：采用先进的传感器和测量技术，确保测试结果的高精度和重复性。
自动化测试：支持自动化的测试流程设置，可以按照预设的标准自动执行测试，并生成详细的测试报告。
用户友好界面：通常配备有图形化的操作界面和触摸屏，使操作更加直观便捷。
便携式设计：现代特性综合测试仪多为轻巧便携的设计，便于携带到不同的测试现场进行工作。
数据管理：具有强大的数据存储和管理能力，可以通过USB、蓝牙或Wi-Fi等方式将测试数据传输至计算机或其他设备进行进一步分析。
应用场景
产品研发阶段：用于新产品的设计验证，确保产品性能达到预期目标。
生产质量控制：作为生产线上的质量检测工具，对成品进行快速准确的性能测试，保证产品质量一致。
设备维护与检修：在设备的定期维护和故障排查中使用，帮助技术人员迅速定位问题并解决问题。
电力系统测试：适用于电力变压器、断路器、电缆等设备的特性测试，保障电力系统的安全稳定运行。
技术发展趋势
随着科技的发展，特性综合测试仪也在不断进化。未来的发展趋势包括但不限于更高的集成度、更广泛的测试范围、更快的测试速度以及更加智能化的功能。例如，利用人工智能（AI）和机器学习技术实现智能诊断，能够根据测试数据自动识别潜在的问题并提出解决方案。此外，随着物联网（IoT）技术的发展，未来的特性综合测试仪可能会集成更多的联网功能，以便于远程监控和数据分析。

总之，特性综合测试仪作为一种多功能、高性能的测试设备，在保证电气和电子设备的安全可靠性方面发挥着重要作用。无论是科研机构、生产企业还是维修服务提供商，都可以从这种设备的应用中受益，提高工作效率和产品质量。










大电流发生器电力系统测试与维护的利器

在电力系统中，电气设备的安全与可靠运行至关重要。为了确保这些设备能够正常工作，必须进行各种电气测试。大电流发生器作为一种重要的测试设备，被广泛应用于电气设备的检测与维护中。通过模拟大电流条件，大电流发生器能够帮助检测设备的性能，确保其在实际运行中的安全性和可靠性。

什么是大电流发生器？
大电流发生器是一种能够产生较高电流的测试设备，通常用于电气设备的电流特性测试。它可以提供从几百安培到几千安培甚至更高的电流输出，用于测试断路器、接触器、继电器、电缆等电气设备在大电流条件下的性能。通过模拟实际工作条件下的电流负载，大电流发生器能够帮助检测设备的热稳定性、机械强度以及电气性能。

主要功能与特点
高电流输出：能够产生高达数千安培的电流，适用于不同类型的电气设备测试。
精确控制：具备精确的电流控制功能，可以按照需要设定电流值。
安全保护：内置过流保护、过热保护等功能，确保测试过程中的安全。
便携设计：部分型号设计紧凑，便于携带和现场使用。
数据记录：支持数据记录功能，可以保存测试数据，方便后期分析。
多用途：除了用于常规的大电流测试外，还可以用于设备的热循环测试、短路试验等。
工作原理
大电流发生器的工作原理基于电源变换技术。它通过将低压大电流源转换为高压大电流输出，从而模拟实际工作条件下的电流负载。具体步骤如下：

电源输入：将市电接入大电流发生器。
电流调节：通过调节装置设定所需的电流值。
电流输出：将设定的电流输出到被测设备。
监测与记录：实时监测输出电流，并记录测试数据。
应用场景
大电流发生器因其强大的电流输出能力和精确的控制功能，在多个领域得到广泛应用：

电力设备测试：用于测试断路器、接触器、继电器等电气设备的性能，确保其在大电流条件下的可靠工作。
电缆测试：用于测试电缆的热稳定性和机械强度，确保电缆在实际应用中的安全。
继电保护测试：用于测试继电保护装置的动作特性，确保其在故障时能够正确动作。
电力系统维护：在电力系统的日常维护中，用于检测和评估电气设备的性能，确保系统的稳定运行。
科研与教学：在实验室中，用于电气设备的研发测试和教学演示，帮助学生理解电气设备的工作原理。
使用注意事项
虽然大电流发生器具有诸多优点，但在使用过程中也需要注意以下几点：

安全操作：大电流发生器操作时应严格遵守安全规程，防止触电和其他安全事故。
正确连接：确保设备与被测对象之间的连接正确无误，避免因接线错误导致的测试失败或设备损坏。
环境适应：注意工作环境的温度、湿度等因素，避免环境因素对测试结果的影响。
定期校准：为了保证测试仪的测量精度，应定期进行校准和维护。
专业培训：操作人员应接受专业培训，熟悉设备的操作方法和安全知识。
技术发展趋势
随着电力电子技术和控制技术的发展，大电流发生器也在不断创新。未来的设备将更加智能化，具备更高的测量精度和更广泛的适用范围。例如，通过集成先进的信号处理技术和无线通信功能，可以实现远程监控和数据分析，进一步提升测试效率和准确性。

结语
大电流发生器作为电力系统测试与维护的重要工具，通过模拟大电流条件，帮助工程师和技术人员检测电气设备的性能，确保电力系统的安全稳定运行。随着技术的不断进步，未来的大电流发生器将更加智能、高效，更好地服务于电力系统的检测与维护。

这篇文章概述了大电流发生器的基本概念、工作原理及其在电力系统中的应用。如果您需要更详细的信息或有其他具体需求，请随时告知。







高压开关机械特性测试仪常被称为开关动特性测试仪或断路器测试仪

是电力系统中用于检测高压断路器（如真空开关、SF6开关、油开关）机械性能的核心设备。
它的主要作用是测量断路器在分闸和合闸过程中的时间、速度、行程、弹跳等关键参数，判断开关机械机构是否灵活、可靠，是否存在卡涩、变形或弹簧疲劳等隐患，直接关系到电网的安全运行。
以下是该仪器的详细技术解析、核心功能及操作指南：
1. 核心测试项目与功能
该仪器能一次性完成断路器的多项机械特性测试，主要参数包括：
表格
测试类别 关键参数 意义与说明
时间参数 分/合闸时间 线圈得电到触头动作完成的时间，判断机构动作快慢。
同期性 相间同期（三相动作时间差）和同相断口同期（多断口间的时间差）。不同期会导致灭弧异常或过电压。
重合闸时间 分闸后再次合闸的时间间隔，模拟自动重合闸功能。
速度参数 刚分/刚合速度 触头在分离/接触瞬间（通常指超行程段）的平均速度。最关键指标，反映机构能量是否充足。
最大速度/平均速度 整个运动过程中的速度峰值或平均值。
行程参数 总行程 动触头从分闸位置到合闸位置的总距离。
超行程（接触行程） 合闸后，触头弹簧被压缩的行程，代表触头接触压力。
其他参数 弹跳特性 触头接触时的弹跳时间、次数和幅度。弹跳过大易烧蚀触头。
线圈电流波形 记录分/合闸线圈的电流变化，判断线圈是否匝间短路、铁芯是否卡涩。
2. 工作原理与核心技术
时间测量：利用内部高精度晶振（分辨率可达 0.01ms 或 0.1ms）作为时间基准，通过检测断口信号（通/断）的变化来计算时间。
行程与速度测量：
传感器技术：通过安装在开关运动部件上的位移传感器（直线电阻式、旋转电位器式、光电编码器或加速度传感器），将机械位移转换为电信号。
曲线分析：仪器自动绘制行程-时间曲线（S-t曲线）和速度-时间曲线（V-t曲线），直观展示开关动作全过程。
内附电源：仪器内置可调直流电源（通常 30V-270V，电流 10A-20A），可直接驱动断路器的分/合闸线圈，无需外接操作电源。
3. 适用设备与场景
适用对象：
真空断路器（10kV-35kV）：重点测弹跳、超行程。
SF6断路器（110kV-500kV）：重点测速度、同期性。
少油/多油断路器：老旧设备改造或维护。
GIS组合电器：需配合专用传感器。
应用场景：
交接试验：新安装的开关投运前，建立原始数据档案。
预防性试验：定期检修（如每年一次），对比历史数据，发现机构老化趋势。
故障诊断：开关拒动、误动后的原因排查。
4. 传感器类型与安装
传感器的选择直接影响测试精度，常见的有：
直线传感器（滑杆式）：
适用：真空开关等具有直线运动部件的设备。
安装：直接吸附或捆绑在动触头导电杆上，测量直接、精度高。
旋转传感器（角度式）：
适用：SF6开关、GIS等无外露直线运动部件的设备。
安装：安装在开关主轴或拐臂上，通过测量旋转角度换算为直线行程。需输入传动比例系数。
加速度传感器（IMU）：
适用：新型高端测试，无需机械连接，通过积分计算位移，安装极快，但对算法要求高。
5. 操作流程简述
安全准备：确认开关已停电，断开控制电源，释放弹簧能量（若需手动操作），并在开关两端挂接地线。
接线：
断口线：连接开关的动、静触头（A/B/C三相），用于检测通断。
传感器：安装位移传感器，并连接至仪器。
控制线：连接分/合闸线圈（若使用内触发）。
接地：仪器外壳必须可靠接地。
参数设置：在屏幕上选择开关类型（真空/SF6）、测试项目（合闸/分闸/重合闸）、传感器类型及量程。
执行测试：
点击“合闸”或“分闸”，仪器输出驱动电压，开关动作。
仪器自动采集数据并显示波形。
数据分析：查看时间、速度、行程是否超标，波形是否平滑，有无异常抖动。
6. 常见故障判断
速度偏低：可能是操作电压低、弹簧储能不足、机构卡涩或润滑不良。
不同期超标：可能是三相连杆长度不一致、绝缘拉杆变形或触头磨损不均。
弹跳过大：真空泡触头磨损、触头弹簧疲劳或合闸速度过快。
线圈电流异常：
电流峰值低：线圈匝间短路。
动作时间长：铁芯摩擦大或卡涩。
7. 选型建议
断口数量：常规选 6断口 或 12断口（适用于多断口高压开关）。
精度要求：时间分辨率建议 0.1ms 或更高；行程分辨率 0.1mm。
功能需求：建议选择带线圈电流测试和重合闸功能的机型，以便进行深度诊断。
便携性：现场测试建议选择重量轻（<10kg）、带内置打印机和锂电池的机型。
如果您需要特定品牌（如武汉龙电、华天电力等）的操作视频，或者某类开关（如VS1真空断路器）的标准参数范围，请告诉我！




























7篇来源
高压开关测试仪的分合闸时间标准是多少？

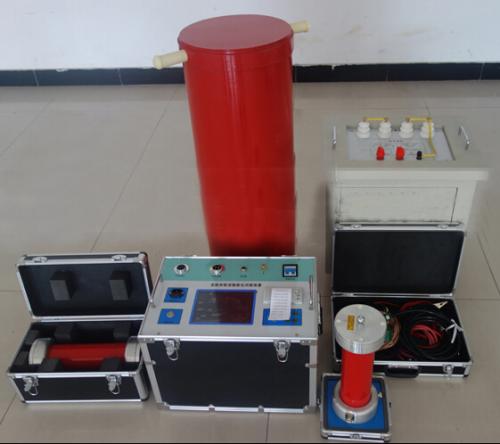

串联谐振耐压试验装置常被称为变频串联谐振装置或电缆耐压测试仪

是现代电力系统中用于高压电气设备交流耐压试验的核心设备。
它巧妙地利用了LC串联谐振的物理原理，解决了传统工频耐压试验设备体积大、重量重、电源容量要求高的问题，特别适用于长电缆、GIS（气体绝缘开关设备）、大型变压器等大电容试品的耐压试验。
以下是该装置的详细技术解析：
1. 核心工作原理
装置基于 LC串联谐振 原理工作。当电路中的感抗

相等时，电路发生谐振。
谐振条件：调节变频电源的输出频率
其中， $ L $  为装置中的电抗器电感， $ C $  为被试品（如电缆）的等效电容。
电压放大效应：
在谐振状态下，回路阻抗最小
1这意味着，装置只需输入较低的电压（ $ U_{in} $ ），就能在被试品上产生所需的高试验电压（ $ U_C $ ）。
节能原理：
谐振时，电感与电容之间进行能量交换，电源只需
提供回路电阻消耗的有功功率，无需提供大量的无功功率。因此，所需电源容量仅为试验容量的 1/Q（通常为 1/10 ~ 1/50），大幅降低了对现场电源的要求。
2. 主要组成部件
一套完整的装置通常由以下四部分组成：
表格
部件名称 核心作用 关键技术点
变频控制电源 系统的“心脏” 将工频（50Hz）电源转换为频率可调（通常 30-300Hz）、电压可调的正弦波，用于寻找谐振点。
励磁变压器 电压匹配与隔离 将变频电源输出的电压升高到适合激发电抗器的电平，并实现高低压电气隔离。
高压电抗器 谐振核心元件 提供可变的电感量








感应耐压试验装置：设计原理与应用

感应耐压试验装置是一种用于测试电气设备绝缘性能的专用设备，主要用于评估电气设备在高频或超低频下的耐压能力。下面是一篇关于感应耐压试验装置的文章概要。

感应耐压试验装置：设计原理与应用
摘要
本文介绍了感应耐压试验装置的设计原理、关键技术及其在电气设备测试中的应用。感应耐压试验是一种重要的电气测试手段，用于评估电气设备的绝缘性能。本文探讨了感应耐压试验装置的结构组成、工作原理以及在电力行业中的典型应用。

1. 引言
感应耐压试验是电气设备制造和维护过程中的一项基本测试，旨在评估设备在高频或超低频下的绝缘强度。通过施加高于正常工作电压的电压，可以在短时间内检测出绝缘材料中的潜在缺陷。感应耐压试验装置是实现这一测试目标的关键设备。

2. 感应耐压试验装置概述
设计目的：评估电气设备在非工频条件下的绝缘性能。
适用范围：广泛应用于变压器、电机、电缆及其他高压电气设备的测试。
3. 工作原理
电磁感应：通过感应线圈产生交变磁场，进而对被测设备施加高压。
频率选择：根据测试需求，可以选择不同的频率进行测试，常见的频率范围包括工频、超低频等。
4. 关键技术
高压电源：提供稳定的高压输出，以满足不同电气设备的测试需求。
频率控制：能够精确调节输出电压的频率，以适应不同测试标准的要求。
保护系统：包括过压、过流保护等，确保测试过程的安全。
5. 设计与实现
硬件设计：包括高压发生器、控制电路、安全保护电路等。
软件设计：基于嵌入式系统开发控制软件，实现自动化测试过程。
测试验证：通过一系列严格的测试来验证装置的性能指标。
6. 应用案例
变压器测试：用于变压器的例行试验和型式试验，确保其绝缘性能符合标准。
电机测试：适用于电动机和发电机的绝缘性能测试。
电缆测试：用于电缆的耐压试验，检测电缆在高压下的绝缘性能。
7. 发展趋势
数字化：采用现代数字变频技术，提高测试精度和可靠性。
智能化：集成智能诊断功能，自动分析测试结果。
便携性：开发更轻便、易于携带的测试装置，方便现场测试。
8. 结论
感应耐压试验装置是电力行业中不可或缺的测试工具，其设计和应用对于确保电气设备的安全运行具有重要意义。随着技术的不断进步，未来的感应耐压试验装置将更加高效、可靠，并在电力设备的维护和检测中发挥更大的作用。

以上文章概要概述了感应耐压试验装置的基本概念、关键技术以及应用领域。如果您需要更详细的技术细节或特定的应用案例，请告诉我。






当然可以。下面是一篇关于变压器容量特性测试仪的文章概述：

变压器容量特性测试仪：确保电力系统高效运行的关键工具
引言
变压器是电力系统中的重要组成部分，用于变换电压、电流和阻抗。为了保证变压器的正常运行和提高电力系统的效率，对变压器进行定期的容量特性测试至关重要。变压器容量特性测试仪是一种专门设计用于测量变压器各项电气参数的精密仪器，可以帮助电力工程师和维护人员准确评估变压器的状态。

产品概述
变压器容量特性测试仪是一种用于测量各种配电变压器的容量、空载电流、空载损耗、短路电压、短路损耗、零序阻抗等参数的专业设备。它采用了先进的技术，能够进行无源测量，即不需要外部电源即可完成测量过程。

主要特点
全面测量：可以精确测量变压器的容量、空载电流、空载损耗、短路电压、短路损耗和零序阻抗等参数。
无源测量：不需要外部电源，减少了测试的复杂性。
自动校正：具备波形畸变校正、温度校正、电压校正等功能，提高测量准确性。
操作简便：具有体积小、重量轻的特点，易于携带，且操作简单，提高了工作效率。
高精度：测量准确度高，稳定性好，适用于各种类型的变压器。
工作原理
变压器容量特性测试仪的工作原理主要包括以下几个方面：

磁滞损耗：当交流电流通过变压器时，通过变压器硅钢片的磁力线方向和大小随之变化，导致硅钢片内部分子间的相互摩擦，产生热能损失，即磁滞损耗。
涡流损耗：当变压器工作时，铁芯中有磁力线穿过，在与磁力线垂直的平面上会产生感应电流，形成闭合回路，产生涡流，进而导致铁芯发热，产生涡流损耗。
效率与功率关系：变压器的效率与变压器的功率等级密切相关，通常功率越大，损耗与输出功率比越小，效率也就越高。
使用方法
准备阶段：连接测试仪与变压器，根据需要选择合适的测试模式。
参数设置：根据变压器的具体情况设置测试参数。
执行测试：启动测试仪开始测量，记录测量结果。
数据分析：分析测试结果，评估变压器的性能。
技术规格
测量范围：根据不同的测试仪型号，有不同的测量范围。
测量精度：一般具有较高的测量精度，误差范围较小。
显示方式：采用LCD屏幕显示测量结果，直观易读。
供电方式：内置电池供电，方便携带和长时间使用。
应用案例
配电变压器测试：对各种类型的配电变压器进行容量特性测试。
故障诊断：通过对变压器的测试数据进行分析，辅助故障诊断。
维护计划：根据测试结果制定合理的维护计划，延长变压器的使用寿命。
技术发展趋势
智能化：集成人工智能技术，提高分析精度和效率。
多功能集成：除了基本的容量特性测试外，可能集成更多高级功能。
远程监控：支持无线传输，实现远程监控和数据分析。
结论
变压器容量特性测试仪作为一种高效的测试工具，对于电力系统的维护和故障预防发挥着重要作用。随着技术的不断发展，未来的变压器容量特性测试仪将更加智能、高效，为电力系统的安全运行提供更强有力的支持。

希望这篇关于变压器容量特性测试仪的文章概述能为您提供有价值的参考。如果您需要更详细的信息或有特定的技术问题，请随时告知。
