油浸式试验变压器
达瑞电气为您推荐：

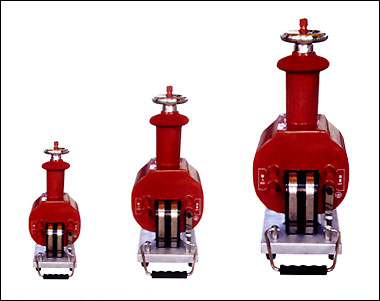

油浸式试验变压器产品概述：
TQSBJ轻型油浸式试验变压器，适用于电力系统、工矿企业、交通、邮电部门、科研单位等，对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，发现被试品的绝缘缺陷，衡量承受过电压的能力。
产品符合标准 DL/848.2～2004工频耐压试验装置，此标准由上海百试电气的扬州分公司扬州德宇电气参与制定，参与制定的工程师为德宇电气总工程师。

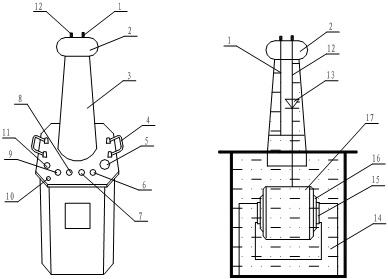

油浸式试验变压器产品图解：

1-短路杆D                         2-均压球
3-高压套管                    4-变压器提手
5-油阀                        6/7-次压输入a、x
8.9-测量端子E、F              10-变压器外壳接地端
11-高压尾X                     12-高压输出A
13-高压硅堆                    14-变压器油
15-铁芯                        16-次低压绕组
17-测量绕组                    18-二次高压绕组
在TQSB（试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。TQSB系列中无高压硅堆。
油浸式试验变压器产品参数：
1、输入电压：AC220V或380V 频率50Hz
2、输出电压：AC 10～400kV
DC 14～420kV
3、额定容量：1～400kVA
4、空载电流：＜5%
5、阻抗电压：＜8%
6、使用条件：环境温度：-10℃～45℃
   相对温度：≤85%RH
7、产品类别：交流、交直流、交流串激、交直流串激。
注意：有特殊规格要求的，也可根据用户提供的参数和要求设计生产，以满足用户的需要。
油浸式试验变压器技术参数：


型号	容量 （KVA）	高压输出 电压（KV）	高压输出 电流（mA)	低压输入		变比	温升℃ 30分钟
				V	A
TQSBJ-1.5	1.5	50	30	200	7.5	500	10
TQSBJ-3	3	50	60	200	15	500	10
TQSBJ-5	5	50	100	200	25	500	10
TQSBJ-10	10	50	200	200	50	500	10
TQSBJ-20	20	50	400	400	50	500	10
TQSBJ-30	30	50	600	400	75	500	10
TQSBJ-40	40	50	800	400	100	500	10
TQSBJ-50	50	50	1000	400	125	500	10
TQSBJ-5	5	100	50	200	25	1000	10
TQSBJ-10	10	100	100	200	50	1000	10
TQSBJ-20	20	100	200	400	50	1000	10
TQSBJ-30	30	100	300	400	75	1000	10
TQSBJ-40	40	100	400	400	100	1000	10
TQSBJ-50	50	100	500	400	125	1000	10
TQSBJ-100	100	100	100	400	250	1000	10
TQSBJ-150	150	100	1500	400	375	1000	10
TQSBJ-200	200	100	2000	400	500	1000	10
TQSBJ-250	250	100	2500	400	625	1000	10
TQSBJ-20	20	150	133	400	50	1500	10
TQSBJ-30	30	150	200	400	75	1500	10
TQSBJ-50	50	150	333	400	125	1500	10
TQSBJ-100	100	150	666	400	250	1500	10
TQSBJ-150	150	150	1000	400	375	1500	10
TQSBJ-200	200	150	1333	400	500	1500	10
TQSBJ-250	250	150	1666	400	625	1500	10
TQSBJ-30	30	200	150	400	75	2000	10
TQSBJ-50	50	200	250	400	125	2000	10
TQSBJ-100	100	200	500	400	250	2000	10
TQSBJ-150	150	200	750	400	375	2000	10
TQSBJ-200	200	200	1000	400	500	2000	10
TQSBJ-250	250	200	1250	400	625	2000	10
TQSBJ-30	30	250	120	400	75	2500	10
TQSBJ-50	50	250	200	400	125	2500	10
TQSBJ-100	100	250	400	400	250	2500	10
TQSBJ-150	150	250	600	400	375	2500	10
TQSBJ-200	200	250	800	400	500	2500	10
TQSBJ-250	250	250	1000	400	625	2500	10

注：100KVA及以上的输入电压可提高到3000V或者由用户提出。
油浸式试验变压器产品概述：
TQSBJ轻型油浸式试验变压器，适用于电力系统、工矿企业、交通、邮电部门、科研单位等，对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，发现被试品的绝缘缺陷，衡量承受过电压的能力。
产品符合标准 DL/848.2～2004工频耐压试验装置，此标准由上海百试电气的扬州分公司扬州德宇电气参与制定，参与制定的工程师为德宇电气总工程师。
油浸式试验变压器产品图解：

1-短路杆D                         2-均压球
3-高压套管                    4-变压器提手
5-油阀                        6/7-次压输入a、x
8.9-测量端子E、F              10-变压器外壳接地端
11-高压尾X                     12-高压输出A
13-高压硅堆                    14-变压器油
15-铁芯                        16-次低压绕组
17-测量绕组                    18-二次高压绕组
在TQSB（试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。TQSB系列中无高压硅堆。
油浸式试验变压器产品参数：
1、输入电压：AC220V或380V 频率50Hz
2、输出电压：AC 10～400kV
DC 14～420kV
3、额定容量：1～400kVA
4、空载电流：＜5%
5、阻抗电压：＜8%
6、使用条件：环境温度：-10℃～45℃
   相对温度：≤85%RH
7、产品类别：交流、交直流、交流串激、交直流串激。
注意：有特殊规格要求的，也可根据用户提供的参数和要求设计生产，以满足用户的需要。
油浸式试验变压器技术参数：


型号	容量 （KVA）	高压输出 电压（KV）	高压输出 电流（mA)	低压输入		变比	温升℃ 30分钟
				V	A
TQSBJ-1.5	1.5	50	30	200	7.5	500	10
TQSBJ-3	3	50	60	200	15	500	10
TQSBJ-5	5	50	100	200	25	500	10
TQSBJ-10	10	50	200	200	50	500	10
TQSBJ-20	20	50	400	400	50	500	10
TQSBJ-30	30	50	600	400	75	500	10
TQSBJ-40	40	50	800	400	100	500	10
TQSBJ-50	50	50	1000	400	125	500	10
TQSBJ-5	5	100	50	200	25	1000	10
TQSBJ-10	10	100	100	200	50	1000	10
TQSBJ-20	20	100	200	400	50	1000	10
TQSBJ-30	30	100	300	400	75	1000	10
TQSBJ-40	40	100	400	400	100	1000	10
TQSBJ-50	50	100	500	400	125	1000	10
TQSBJ-100	100	100	100	400	250	1000	10
TQSBJ-150	150	100	1500	400	375	1000	10
TQSBJ-200	200	100	2000	400	500	1000	10
TQSBJ-250	250	100	2500	400	625	1000	10
TQSBJ-20	20	150	133	400	50	1500	10
TQSBJ-30	30	150	200	400	75	1500	10
TQSBJ-50	50	150	333	400	125	1500	10
TQSBJ-100	100	150	666	400	250	1500	10
TQSBJ-150	150	150	1000	400	375	1500	10
TQSBJ-200	200	150	1333	400	500	1500	10
TQSBJ-250	250	150	1666	400	625	1500	10
TQSBJ-30	30	200	150	400	75	2000	10
TQSBJ-50	50	200	250	400	125	2000	10
TQSBJ-100	100	200	500	400	250	2000	10
TQSBJ-150	150	200	750	400	375	2000	10
TQSBJ-200	200	200	1000	400	500	2000	10
TQSBJ-250	250	200	1250	400	625	2000	10
TQSBJ-30	30	250	120	400	75	2500	10
TQSBJ-50	50	250	200	400	125	2500	10
TQSBJ-100	100	250	400	400	250	2500	10
TQSBJ-150	150	250	600	400	375	2500	10
TQSBJ-200	200	250	800	400	500	2500	10
TQSBJ-250	250	250	1000	400	625	2500	10

注：100KVA及以上的输入电压可提高到3000V或者由用户提出。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
