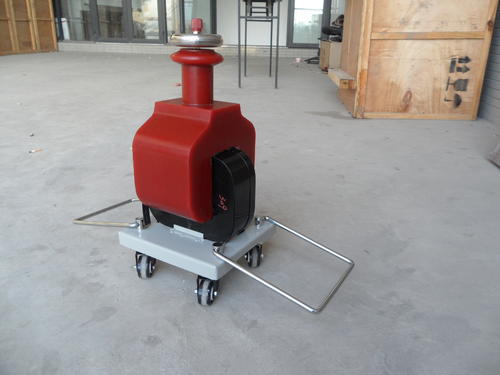

串级式高压试验变压器主要特点整个试验装置由几台单台试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运输和安装。
概述
由几台单台试验变压器组成是串级式高压试验变压器的主要运行特点，单台试验变压器具有电压低、容量小、重量轻的特点，所以极易于进行安装和运输，也造成了串级式高压试验变压器自身的特点，而且其既可以实现单台试验变压器通过串接之后形成高几倍的状态，进而实现电压组合使用，同时也可以直接分离成几套单台试验变压器单独进行使用。
串级变压器的基本原理
如果出现单个变压器的电压在500kv以上，就会造成电压费用的迅速上升及增加，并且对于机械结构方面的绝缘性能产生极大地影响，另外，也会造成安装和运输的困难。基于这样的状态，我国当前所使用的单个变压器的额定功率一般情况下都不会超过750kv。所以在具体应用中，如果需要500kv、750kv以上的电压要求时，就会通过变压串接的方式来实现。通常的几台试验器进行变压器串接就是对几台变压器进行绕组操作进而实现电压的叠加，然后整体化的将单台变压器的绝缘结构进行最优化的简化处理。自耦式串级变压器是最为常见的串级式变压器。
降低试验变压器短路电抗的措施
在具体的试验中，为了保证试品不会在闪络状态下出现短路电流过小的问题，就需要有效的对试验变压器的短路电抗进行一定程度的降低。单高比套管试验变压器的电压等级处于相对较低的状态，所以对其的短路电抗进行降低时，可以通过铁心的左右面杆对低压绕组进行均绕，然后从两低绕组开展并联，以有效实现对于高低压绕组之间闭合的加强。对双高压管的变压器进行串级操作主要是为了有效节省绝缘，使二次侧低压绕组同二次测电压绕组并不在同一个铁心阀上进行套装，并且如果不采取一些合理有效的方法和措施，就会造成变压器的短路电抗加大，针对于此种状态，通常可以在两个铁心柱上进行平衡绕组套装的操作。
1、匝数
假定左右两柱平衡绕做的组数各为NP
0和NP
1，且二者的匝数处于相同状态，而且在具体的操作中同一次侧低压在绕组过程中所产生的匝数相同，假定该相同额为N
0，基于此，我们便可以得到NP
0=NP
1=N
0。
2、连接
可以通过极性端对左右两柱的平衡绕组进行连接。如果存在两柱在平衡绕组中出现绕向不同的问题时，应该进行更正，实现头与头、尾与尾的正常对接；但是绕向处于一致状态时，则可以实现互相得到头尾连接。以确保整体的规范性和合理有效性。
3、电流
可能会因为某种运行中的原因，会使平衡绕组内出现某一种电流的通过。这主要是因为在整个铁心回路中，该两绕组在磁势方面，存在着大小相等但方向相反的状态，这就会造成整体铁心回路中难以产生磁通。
4、磁通量
在左右两侧的平衡绕组对于所交链接收到的磁通量处于不相等的状态时，二者所感应到的电动势就会存在大小不等的现象，在这样的基本条件下才会有电流流过
注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
