1·工频耐压机产品概述：
工频耐压机可用于5KVA/50KV工频耐压试验。对各种电工产品和绝缘材料进行绝缘性能试验。是升压、控制、过电流保护、过电压保护显示于一体的专用高压工频耐压试验装置。
二、工频耐压机产品特点：
工频耐压机采用了多项新技术，新工艺。其特点有：铁芯卧式布置，重心低；箱体与铁芯线圈同心式布置；设有平衡线圈以减少漏磁损耗；采用薄纸筒加强型小间隙结构，绝缘裕度大。外壳以薄壁弧拱形结构辅以撑板。做到了重量轻、机械强度高，便于搬运和现场使用。
三、工频耐压机产品原理：
工频耐压机是在低压侧加0~200V电压，由于电磁感应，在高压侧即能获得容量5KVA交流电压50KV、直流电压70KV的高电压。
其接线原理如图一：
A:交流高压端子 D：直流高压端子 C：串激端子
a.x：低压端子 b：仪表端子 接地端子
交直流耐压机 耐压机 工频耐压机
四、工频耐压机使用说明：
1、按原理图接好工作线路。注意高压绕组尾端，变压器外壳，控制箱（台）外壳及公共接地必须良好接地，接地线不允许随意扎在自来水管道上。
2、接通电源前，工频耐压机控制箱的调压器手柄必须先调到零位。将电流继电器拔盘开关拔至需要保护电流值对应的号码。将插头线与电源接通后，绿色指示灯亮。按下起动按钮，红色指示灯亮 ，表示调压器电路已接通，等待升压。
3、按顺时针方向以每秒1.5-2kv的速度均匀旋动调压器手柄进行调压，直至所需电压值，并密切注意工频耐压机仪表指示与被试品的情况。不允许全电压下合闸试验变压器。
4、试验完毕后，应在5秒钟内匀速将输出电压降至10以下，然后按停止按钮切断电压。
5、当用工频耐压机作直流耐压试验时，须先将高压套管中的短路杆抽出，再将微安表旋在高压套管顶端的螺孔上；当用工频耐压机作交流耐压试验时，必须插入短路杆，不装微安表。
6、试验过程中如发现工频耐压机电压表的指针摆动大，电流表指示急剧增加或被试品有冒烟、跳火、焦味、异常响声等应立即停止试验，切断电源，检查原因。在试验过程中，由于被试品的短路或故障击穿，控制箱（台）内的过电流继电器将动作切断电源，此时应立即将调压器的手柄调回到零位。

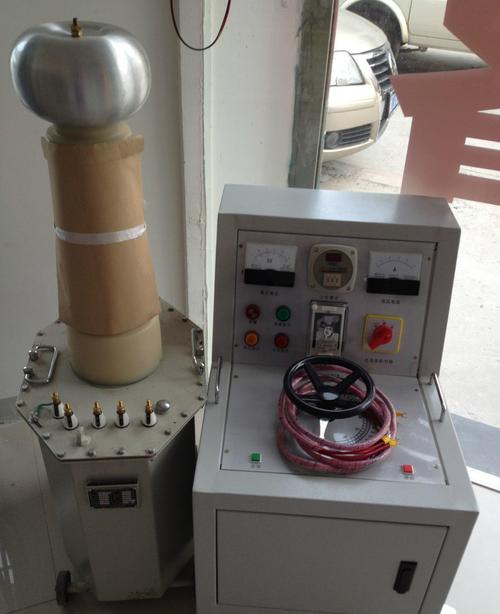

工频耐压机配置：包含（交直流变压器一台，TC-5KVA控制箱一台，70KV放电棒一个，70KV水阻一个）。
